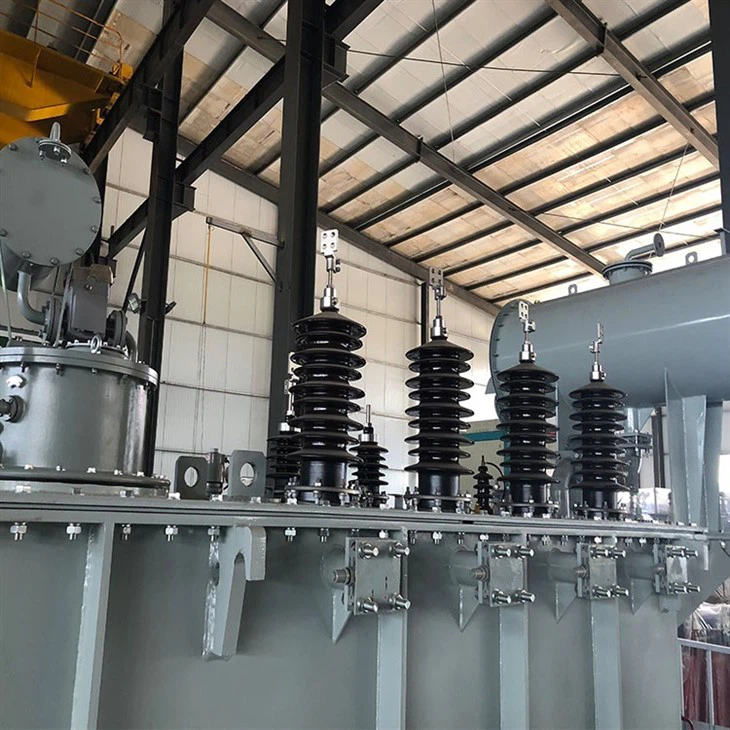

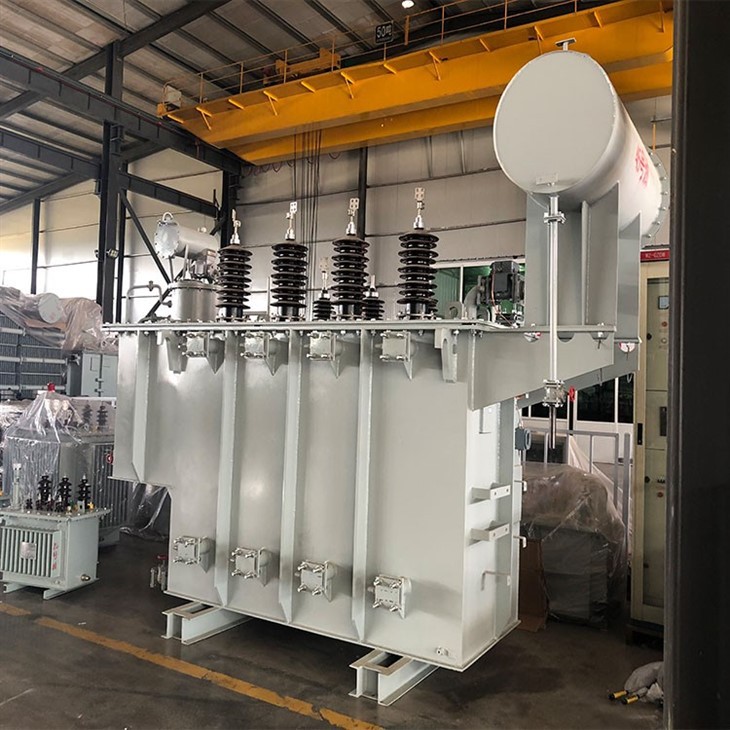

Μετασχηματιστής 8 MVA

Προδιαγραφές μετασχηματιστή ισχύος 8 MVA

Μοντέλο: S11-8000/33-11

Μέγιστη συνεχής ονομαστική χωρητικότητα: 8MVA

Συχνότητα: 50 Hz

Αριθμός φάσεων: 3 φάσεις

Ονομαστική κύρια τάση: 33 KV

Ονομαστική δευτερεύουσα τάση: 11 KV

Χωρητικότητα ρεύματος μετασχηματιστή 8 MVA: 140.0A/420.0A

Χωρητικότητα φορτίου μετασχηματιστή 8 MVA: 7000KW

Συνδέσεις περιέλιξης:

HV πλευρά: Δέλτα

Πλευρά LV: Αστέρι

Διανυσματική ομάδα: Dyn11

Τύπος ψύξης: ONAN

Ρεύμα πλήρους φορτίου μετασχηματιστή 8 MVA: 336A

P0: 5240W

Pk: 35000W

Ηνωμένο Βασίλειο: 8%

Χωρητικότητα λαδιού μετασχηματιστή 8 MVA: 2046 kg

Βάρος μετασχηματιστή 8 MVA: 10700 kg

Διαστάσεις μετασχηματιστή 8 MVA 2980*2230*2660mm

Τοποθέτηση & Αξεσουάρ

1 ρελέ Buchholz

2 Ένδειξη θερμοκρασίας περιέλιξης/Δείκτης θερμοκρασίας λαδιού

3 μετρητής στάθμης λαδιού

4 Καλοριφέρ

5 Βαλβίδα φίλτρου Βαλβίδα αποστράγγισης

Στο εργοτάξιο όλοι οι μετασχηματιστές θα υποβληθούν στις ακόλουθες δοκιμές:

Δοκιμή αντίστασης μόνωσης

Δοκιμή αναλογίας και πολικότητας

Διηλεκτρική δοκιμή σε λάδι

Συχνές ερωτήσεις

1. Γιατί χρησιμοποιούμε μετασχηματιστή;

Οι μετασχηματιστές χρησιμοποιούνται σε συστήματα ηλεκτρικής ενέργειας για την αύξηση ή τη μείωση της τάσης μιας ηλεκτρικής παροχής εναλλασσόμενου ρεύματος (AC). Αυτό γίνεται για να μεταδίδεται αποτελεσματικά ηλεκτρική ενέργεια σε μεγάλες αποστάσεις, να ελαχιστοποιούνται οι απώλειες ισχύος και να διασφαλίζεται ότι η τάση τροφοδοσίας είναι κατάλληλη για την προβλεπόμενη χρήση. Οι μετασχηματιστές χρησιμοποιούνται επίσης σε ηλεκτρονικές συσκευές για τη μετατροπή των επιπέδων τάσης και την παροχή ηλεκτρικής απομόνωσης μεταξύ των κυκλωμάτων.

2. Τι είναι το Dy11 στο Transformer;

Το Dy11 είναι μια σύνδεση μετασχηματιστή τριών φάσεων όπου το πρωτεύον τύλιγμα συνδέεται μεταξύ δύο φάσεων με το δευτερεύον τύλιγμα συνδεδεμένο μεταξύ της τρίτης φάσης και του ουδέτερου. Αυτή η διαμόρφωση χρησιμοποιείται συνήθως σε ευρωπαϊκά συστήματα ισχύος και είναι γνωστή ως σύνδεση μετασχηματιστή "δέλτα-wye" ή "DY".

3. Τι είναι το BDV στο Transformer;

Το BDV σημαίνει Τάση Διάσπασης, η οποία είναι η ελάχιστη τάση που απαιτείται για τη διάσπαση του μονωτικού υλικού σε έναν μετασχηματιστή και την πρόκληση σπινθήρα ή εκκένωσης. Είναι μια σημαντική παράμετρος για τον προσδιορισμό της ποιότητας και της αξιοπιστίας του συστήματος μόνωσης του μετασχηματιστή.
