Μετασχηματιστής τροφοδοσίας 66KV 3 φάσης δεύτερης περιέλιξης NLTC Step Up

Η αναλογία μετασχηματιστή υψηλής τάσης από 66KV έως 220KV είναι τα κύρια προϊόντα της TAINWEI Electric που έχουν πολλά πλεονεκτήματα τόσο σε ποιότητα όσο και σε τιμή. Όλα τα προϊόντα έχουν ελεγχθεί πλήρως και πιστοποιηθεί πριν από την παράδοση.

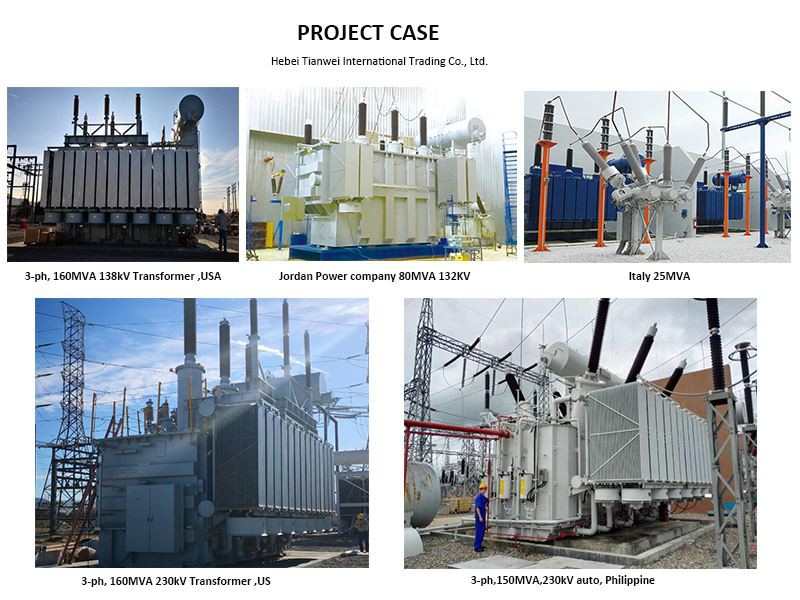

Πολλά από τα προϊόντα μας έχουν εξαχθεί και εφαρμοστεί σε υπερπόντιες αγορές σε βιομηχανίες παραγωγής ενέργειας, υποσταθμών, ορυκτών και μεταλλευμάτων.

Η TIANWEI electric είναι γνωστή και εκτιμάται για την αξιόπιστη απόδοση των προϊόντων της και τις ολοκληρωμένες υπηρεσίες της.

Τεχνικά στοιχεία για μετασχηματιστή ισχύος NLTC τριφασικής περιέλιξης κατηγορίας 69 kV

Χαρακτηριστικά:

1) Ποσότητα τοπικής εκφόρτισης: Η φαινομενική ποσότητα εκφόρτισης είναι μικρότερη από 80 pC κάτω από 1,5 φορές της ονομαστικής τάσης.

2) Θόρυβος: Προϊόντα 63MVA και κάτω είναι χαμηλότερα από 58 dB (AN).

3) Απώλεια ισχύος: Η απώλεια χωρίς φορτίο είναι 30% χαμηλότερη από αυτή του προτύπου IEC.

4) Αξιοπιστία: Όλα τα προϊόντα σε λειτουργία δεν έχουν ζημιές ή διαρροή λαδιού.

Εφαρμογή:

Σύστημα ισχύος 60 ~ 220 kV σταθμού ηλεκτροπαραγωγής, υποσταθμού, επιχείρησης εξόρυξης κ.λπ.

Τεχνολογίες:

Σχεδιασμός: Το σχετικά αναπτυγμένο λογισμικό υιοθετείται στους ηλεκτρομαγνητικούς υπολογισμούς, την ανάλυση αντοχής, τη μαγνητική κατανομή διαρροών, την ηλεκτροδυναμική του δύναμη και την ηλεκτρική μόνωση.

Κατασκευή:

1. Πυρήνας:

Αναβαθμίστε αποτελεσματικά την απόδοση του μετασχηματιστή χωρίς φορτίο με τις παρακάτω μεθόδους:

1) Ο πυρήνας είναι κατασκευασμένος από υψηλής διαπερατότητας προσανατολισμένο σε κόκκους φύλλο πυριτίου ψυχρής έλασης κορυφαίας ποιότητας και το υλικό κόβεται με προηγμένη γραμμή αυτόματης διάτμησης Germany Geoge GmbH με τα αυλάκια κοπής να ελέγχονται εντός 0,02 mm.

2) Η κατασκευή φύλλων πυριτίου υιοθετεί την τεχνολογία "χωρίς περιτύλιξη άνω ζυγού" και όλες οι αρθρώσεις του φύλλου σιλικόνης είναι 45 πλήρεις πλάκες. Τα ελασματοποιημένα φύλλα πυρήνα συμπιέζονται ενσωματωμένα και κολλούνται με εποξειδική ρητίνη για να κάνουν τον πυρήνα δύο ζυγών με τρία πόδια ένα ισχυρό και επίπεδο ενσωματωμένο με καλή ακρίβεια καθετότητας, αυτό βελτιώνει αποτελεσματικά την απόδοση χωρίς φορτίο και μειώνει τους θορύβους.

3) Οι πλάκες στήριξης χρησιμοποιούνται ως στήριγμα μεταξύ του σκέλους του πηνίου και του εσωτερικού πηνίου. Ο σιδερένιος ζυγός είναι δεμένος με ταινία από ίνες γυαλιού εμποτισμένη με εποξειδική ρητίνη και το κάτω τμήμα της δεξαμενής λαδιού σφίγγεται με μπουλόνια αντιπίεσης. Το επάνω σίδερο και το άνω τμήμα της δεξαμενής λαδιού είναι στερεωμένα σε τρεις θέσεις. Ως εκ τούτου, το σώμα μέσα στη δεξαμενή λαδιού μπορεί να αντέξει τους κραδασμούς κατά τη μεταφορά χωρίς καμία αλλαγή.

2. Περιέλιξη:

1) Το πηνίο υψηλής τάσης (HV) υιοθετεί μια διεμπλοκή-συνεχή δομή για να βελτιώσει τα χαρακτηριστικά τάσης υπό τάση κρούσης και να κάνει την τάση ομοιόμορφα κατανεμημένη. Όλα τα στηρίγματα και τα μαξιλαράκια είναι λοξοτμημένα για να διατηρούν εξαιρετικά αξιόπιστη μόνωση.

2) Στην περιέλιξη του μετασχηματιστή υπάρχει μια δομή οδηγού λαδιού ζιγκ-ζαγκ ώστε να ψύχονται πλήρως όλες οι περιοχές μέσα στο τύλιγμα, να μειώνεται η άνοδος της θερμοκρασίας της περιέλιξης και τα θερμά σημεία της περιέλιξης και να παρατείνεται η διάρκεια ζωής της μόνωσης. Το σύστημα ρύθμισης HV και MV παρέχεται ανεξάρτητα με περιέλιξη ρύθμισης τάσης για να εξισορροπεί τη στροφή αμπέρ κάθε περιέλιξης, να μειώνει αποτελεσματικά την αξονική ηλεκτροδυναμική δύναμη που δημιουργείται στο βραχυκύκλωμα του μετασχηματιστή και να βελτιώνει την ικανότητα αντοχής σε απότομο βραχυκύκλωμα.

3) Η περιέλιξη υιοθετεί ακτινικό περιθώριο "0" σχεδιασμένο, μεταξύ του πυρήνα και του χάρτινου περιβλήματος της περιέλιξης LV, και μεταξύ των περιελίξεων LV, HV, ρύθμισης τάσης, καθώς και πριν από την εισαγωγή των στηρίξεων και της πλάκας καλύμματος στεγνώνουν πλήρως και ταιριάζουν σφιχτά για να εξασφαλίσουν εξαιρετικά καλή συμπαγή και ομοκεντρικότητα ολόκληρης της περιέλιξης.

3. Δεξαμενή λαδιού και αξεσουάρ

1) Το τοίχωμα της δεξαμενής υιοθετεί φαρδύ φύλλο χάλυβα, το οποίο θα διπλωθεί σε κυματοειδές δομή χωρίς μάτισμα, με αυτόν τον τρόπο μειώνονται οι συγκολλήσεις και ενισχύεται η μηχανική αντοχή, εν τω μεταξύ, το κυματοειδές τοίχωμα έχει αποκλίνουσα επίδραση και επομένως παίζει ρόλο στη μείωση του θορύβου . Οι γούρνες δρομολόγησης και τα ερμάρια ελέγχου του δευτερεύοντος κυκλώματος είναι όλα κατασκευασμένα από ανοξείδωτο χάλυβα, επομένως ολόκληρος ο μετασχηματιστής έχει απλή και όμορφη εμφάνιση.

Το εργοστάσιό μας καλύπτει έκταση 33.300 τετραγωνικών μέτρων, με συνολική επιφάνεια κατασκευής 6.100 τετραγωνικών μέτρων. Αυτή τη στιγμή υπάρχουν 260 εργαζόμενοι, συμπεριλαμβανομένων 18 τεχνικών που ασχολούνται με την έρευνα και ανάπτυξη προϊόντων μετασχηματιστών για πολλά χρόνια, και 8 υψηλής ποιότητας εταιρικά στελέχη. Με την επέκταση της κλίμακας παραγωγής και την αύξηση των ποικιλιών προϊόντων, έχει πλέον εξελιχθεί σε μια καινοτόμο επιχείρηση υψηλής τεχνολογίας με ετήσια παραγωγική ικανότητα άνω των 1000MVA, ενσωματώνοντας το σχεδιασμό, την παραγωγή και τις πωλήσεις ανοιχτού τύπου ξηρού μετασχηματιστή, εποξειδικά Μετασχηματιστές ξηρού τύπου χυτού ρητίνης, μετασχηματιστές άμορφου κράματος και ειδικοί μετασχηματιστές.

1. Παροχή ποιοτικών συσκευασμένων λύσεων ισχύος στο συντομότερο χρόνο παράδοσης στον κλάδο σε εμπορικούς και βιομηχανικούς πελάτες.

2. Κατασκευή και προμήθεια προϊόντων σύμφωνα με τα υψηλότερα πρότυπα ποιότητας του κλάδου – ISO 9001 και SANS.

3. Επενδύουμε στη διατήρηση μεγάλων ποσοτήτων τυπικών μετασχηματιστών και εξοπλισμού μεταγωγής MV σε απόθεμα – προμηθεύουμε γρήγορα και παρέχουμε υποστήριξη έκτακτης ανάγκης 24/7 για να εξασφαλίσουμε ελάχιστο χρόνο διακοπής λειτουργίας.

4. Τα εξειδικευμένα τμήματα, η υποδομή και το άριστα εκπαιδευμένο προσωπικό μας επιτρέπουν γρήγορη, πλήρη επιτόπια εγκατάσταση, σέρβις και δυνατότητες προμήθειας.

Δημοφιλείς Ετικέτες: 66kv μετασχηματιστής ισχύος 3 φάσης δύο περιέλιξης NLTC, Κίνα, προμηθευτές, κατασκευαστές, εργοστάσιο, αγορά, τιμή, προς πώληση
